1.交直流一體電源系統的定義
站用交直流一體化電源系統是指：將站用交流電源系統、直流電源系統、逆變電源系統、通信電源系統統一設計、監控、生產、調試、服務，通過網絡(luò )通信、設計優化、系統聯動方法，實現站用電源安全化、網絡(luò )智能化設計，實現站用電源交鑰匙工程，實現效益大化目標。

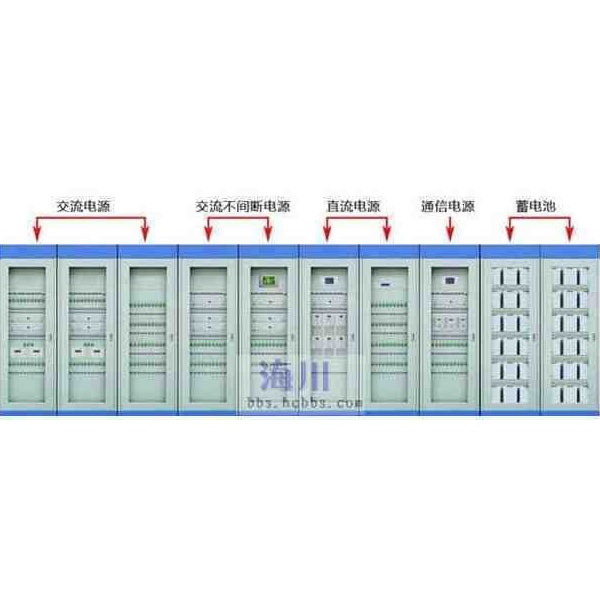

智能站用電源交直流一體化系統包括：智能交流電源子系統、智能直流電源子系統、智能逆變電源子系統、智能通信電源子系統、一體化監控子系統。
2.主要技術特征
站用交直流一體化電源系并不是對交流、直流電源系統的簡單混裝，其主要技術特征表現在：
(1)網絡(luò )智能化設計：通過一體化監控器對站用交流電源、直流電源、逆變電源、通信電源進行統一監控，建立統一的信息共享平臺，實現網絡(luò )智能化。支持61850通訊規約。
(2)設計優化：A、取消充電模塊前的交流自動切換回路；B、取消原直流系統對交流部分的數據采集（配電監控）；C、統一進行波形優化處理，針對逆變電源反灌電流影響充電模塊均流進行抑制等；D、統一進行防雷配置；
(3)對交流電源部份進行安全、智能化設計：A、進線采用ATS自動轉化開關、實現電氣與機械雙閉鎖；B、饋線采用固定插拔式安裝、無打孔母線技術；C、集中進行監控，實現“四遙”功能等。
(4)優化蓄電池配置：A、可取消UPS，使用逆變器直接掛于直流母線代替；B、取消通信蓄電池組及充電設備，使用DC/DC變換器直接掛于直流母線代替。
(5)系統聯動：根據交流進線運行方式，自動調整直流運行，達到佳方式運行。
(6)二次配電管理：對二次配電進行統一管理，如照明、風機、空調、水泵、門禁等站用非主控設備進行統一智能化管理。
(7)建立專家智能管理系統：固定數據庫+實時數據庫+專家智能管理。
(8)深層次開發：一體化信息共享平臺，為站用電源的深層開發提供了可能，可根據客戶的需求進行開發。
3.交直流一體化電源系統的優勢特點
(1)實現站用電源網絡(luò )化、智能化，一體化程度更高
實現在一個平臺上對整個電站電源的交與直流系統、逆變電源系統、通信進行監控，解決由不同供應商提供的各獨立電源通信規約兼容等問題，提高系統網絡(luò )化、智能化程度。
A、各子系統智能設備通過通信網絡(luò )接入一體化監控器，一體化監控器1個通信口、一種規約接入綜自/調度系統；
B、可以在一個位置實時查看各子系統的電量、開關狀態、事件信息等，可修改系統參數、運行方式、遙控開關，實現站用電源“四遙”功能；
C、統一的信息共享平臺，可以提高站用電源綜合自動化應用水平，進行站用電源協調聯動、狀態檢修等深層次開發應用。
(2)站用電源更加安全可靠
一次、二次設備均采用成熟可靠技術，其本身沒有任何技術風險，通過一體設計可以有效避免站用電源的安全隱患。
A、蓄電池一體化設計，避免了UPS蓄電池與通信電源蓄電池維護不精細、損壞不能及時發現的問題
B、可以對站用電源故障進行綜合分析，及時發潛在問題；
C、可以實現對站用電源共性隱患進行統一處理，如：統一防雷配置、統一波形優化處理等。
(3)提高站用電源管理水平
一體化電源便于集中管理全站電源系統，提供站用電源的整體管理水平。由一組維護人員同時管理、維護全站電源，便于統一調配人力資源；將通信電源、UPS等納入變電的巡檢范圍，便于對信息的進行綜合分析，及時發現事故隱患。
(4)實行生產廠家“交鑰匙工程”
由一家廠家提供所有電源的設計、生產、安裝、服務，一攬子解決所有站用電源問題，可以減少采購、協調、溝通成本。
